I-CRATE – Système modulaire de gestion des eaux pluviales
Solution professionnelle pour la rétention et l'infiltration des eaux pluviales

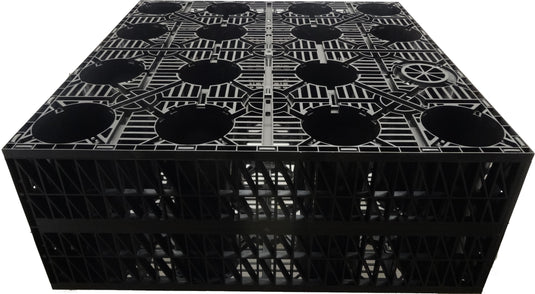

L'I-CRATE by IBRAN est un système modulaire de gestion des eaux pluviales conçu pour la rétention temporaire comme pour l'infiltration. Fabriqué en polymère recyclé à 100 %, ce casier haute résistance supporte des charges élevées et convient à tous les types de sol, y compris les argiles difficiles.
Une solution adaptée à chaque chantier
L'I-CRATE répond à une large gamme d'applications : drainage de jardins, bassins de rétention pour sites commerciaux, ou puits d'infiltration sous allée de garage pour limiter le risque d'inondation. Chaque unité constitue une structure souterraine robuste assurant une gestion efficace des volumes d'eau.
Rétention temporaire des eaux pluviales
En configuration de rétention, l'I-CRATE stocke les excédents d'eau lors des épisodes pluvieux intenses et les restitue progressivement, réduisant ainsi les pointes de débit et les risques de débordement. Le système fonctionne dans tous les types de sol, y compris les terrains argileux où les solutions de drainage classiques atteignent leurs limites.
Puits d'infiltration clé en main
La mise en œuvre d'un puits d'infiltration est simplifiée avec l'I-CRATE. Le système fournit tout le nécessaire pour une installation complète. Chaque unité offre un volume intérieur généreux pour un stockage maximal. La conception en caisson garantit l'infiltration vers le sol support tout en maintenant l'intégrité structurelle, même en conditions difficiles.
Des atouts environnementaux concrets
L'I-CRATE contribue à la gestion durable des eaux pluviales en limitant le ruissellement, en réduisant le risque d'inondation et en favorisant la recharge naturelle des nappes phréatiques. Il peut également être configuré pour la gestion des eaux usées en lien avec des systèmes de traitement, pour une approche responsable de l'assainissement.
Durabilité et performance à long terme
Fabriqué en polypropylène recyclé, l'I-CRATE allie robustesse et longévité avec un taux de vide de 95 % et une capacité portante élevée. Du petit puits d'infiltration résidentiel au bassin de rétention commercial de grande capacité, les unités offrent des performances fiables sur la durée.
Pose rapide, sans engin
Chaque unité pèse moins de 25 kg, ce qui permet une manutention manuelle sans matériel de levage. La conception modulaire autorise de multiples configurations pour s'adapter à tout type de chantier, du projet particulier à la réalisation commerciale de grande envergure.

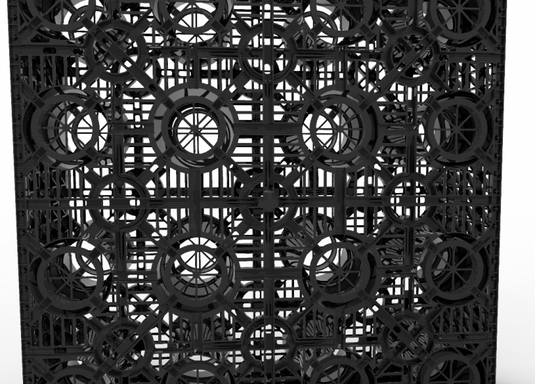

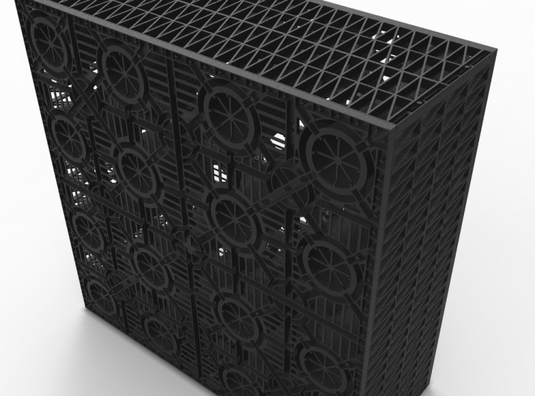

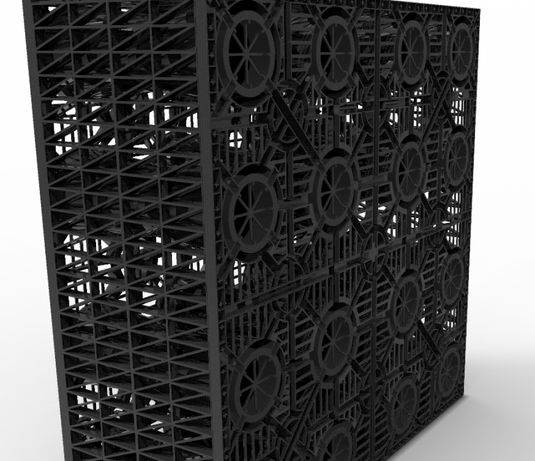

Caisses de rétention et d'infiltration Caractéristiques techniques
| Désignation produit | I-CRATE 40-10 |
| Dimensions nominales | 1000mm x 1000mm x 400mm |
| Capacité de stockage d'eau | 400 Litres (2,5 unités par mètre cube) |
| Poids unitaire | 21kg |
| Taux de vide | 95% |
| Résistance à la compression | 240 KN/m² |
| Résistance latérale | 100 KN/m² |
| Matériau | Polypropylène recyclé (recyclable en fin de vie) |
| Norme de fabrication | Fabriqué dans l'UE selon les exigences qualité ISO 9001 |
| Couverture minimale (essieu 12t) | 600mm |
| Couverture minimale (essieu 10t) | 500mm |
| Couverture minimale (essieu 5t) | 400mm |
| Couverture minimale (essieu 2t) | 350mm |
| Couverture minimale (essieu 1t) | 300mm |
| Couverture minimale (piétons) | 250mm |
| Profondeur maximale de pose | 4000mm sous le niveau du sol fini |
| Applications | Systèmes de rétention des eaux pluviales, systèmes d'infiltration (puits d'infiltration), stockage d'eau |
| Connectivité | Clips d'assemblage spécifiques (3 par unité adjacente, 1 par unité en configuration multicouche) |
| Inspectabilité | Systèmes inspectables disponibles |
Quelle est la différence entre un système de rétention et un système d'infiltration ?
Les systèmes de rétention stockent temporairement les eaux pluviales lors d'épisodes de forte pluie, puis les restituent progressivement vers le réseau d'assainissement existant. Ils sont équipés d'une géomembrane imperméable pour empêcher toute fuite vers le sol environnant.
Les systèmes d'infiltration permettent aux eaux collectées de s'infiltrer progressivement dans le sol. Ces systèmes utilisent un géotextile perméable qui laisse passer l'eau tout en retenant les particules fines.
L'I-CRATE est-il utilisable en terrain argileux ?
Oui, les systèmes I-CRATE fonctionnent efficacement en sol argileux. Une conception adaptée est toutefois indispensable, car l'argile présente une perméabilité faible. Pour un système d'infiltration en terrain argileux, il peut être nécessaire de prévoir un volume de stockage plus important afin de compenser la lenteur du drainage. Notre équipe technique peut vous conseiller en fonction des caractéristiques précises de votre sol support.
À quelle profondeur peut-on installer le système I-CRATE ?
L'I-CRATE peut être installé jusqu'à une profondeur où la base se situe à 4000mm (4 mètres) sous le niveau du sol fini. La couverture minimale dépend des charges de trafic attendues en surface — de 250mm pour les zones piétonnes à 600mm pour les zones soumises à la circulation de poids lourds (jusqu'à 12 tonnes par essieu).
Combien d'unités I-CRATE faut-il pour mon projet ?
Le nombre d'unités nécessaires dépend du volume d'eau à gérer et des conditions de site. À titre indicatif, comptez 2,5 unités I-CRATE par mètre cube de stockage (1000 litres). Pour un dimensionnement précis, nous recommandons de suivre les guides techniques de référence en gestion des eaux pluviales (notamment CIRIA C522, R156 et BRE 365) ou de contacter notre équipe technique pour une assistance adaptée à votre projet.
Peut-on faire circuler des véhicules sur un système I-CRATE installé ?
Oui, les systèmes I-CRATE peuvent supporter la circulation de véhicules dès lors que la pose est correctement réalisée avec la couverture adéquate. La couverture minimale requise dépend du poids des véhicules :
- 600mm de couverture minimale pour les zones avec essieux de 12 tonnes
- 500mm de couverture minimale pour les essieux de 10 tonnes
- 400mm de couverture minimale pour les essieux de 5 tonnes
- 350mm de couverture minimale pour les essieux de 2 tonnes
- 300mm de couverture minimale pour les essieux de 1 tonne
- 250mm de couverture minimale pour les zones piétonnes uniquement
Quelle est la durée de vie d'un système I-CRATE ?
Les systèmes I-CRATE sont conçus pour une durabilité à long terme. Fabriqués en polypropylène recyclé de haute qualité, ils conservent leur intégrité structurelle et leurs performances pendant plusieurs décennies lorsqu'ils sont correctement mis en œuvre. La durée de vie exacte dépend des conditions de site et de la qualité de la pose, mais ces systèmes sont dimensionnés pour assurer un service fiable sur toute la durée de vie des ouvrages.
Les systèmes I-CRATE nécessitent-ils un entretien ?
Les systèmes I-CRATE nécessitent généralement un entretien minimal. Il est toutefois recommandé d'intégrer un décanteur à limons dans la conception et de l'inspecter régulièrement afin de limiter l'entrée de matières en suspension dans le système. Pour les systèmes de rétention, des regards de visite et des points d'accès pour inspection par caméra ou hydrocurage sont recommandés afin de garantir des performances optimales dans le temps. Des contrôles réguliers permettent de détecter et de traiter tout problème potentiel avant qu'il n'affecte le fonctionnement du système.
L'I-CRATE peut-il être utilisé pour la récupération des eaux de pluie ?
Oui, l'I-CRATE peut être configuré en système de stockage pour la récupération des eaux pluviales. Enveloppé dans une géomembrane imperméable, le système capte et stocke l'eau de pluie en vue d'une réutilisation ultérieure : alimentation des chasses d'eau, arrosage des espaces verts, lavage de véhicules. Cette configuration nécessite des équipements de filtration et de pompage adaptés, qui peuvent être intégrés à la structure de stockage I-CRATE.
La pose d'un système I-CRATE est-elle complexe ?
L'I-CRATE est conçu pour une mise en œuvre simple. Chaque unité pèse moins de 25kg, ce qui élimine le recours à des engins de manutention. La conception modulaire permet des configurations flexibles adaptées aux contraintes spécifiques de chaque chantier. La mise en œuvre comprend les terrassements, la préparation de l'arase, la pose du géotextile et/ou de la géomembrane, l'assemblage des modules, les raccordements et le remblaiement. Des instructions de pose détaillées sont fournies avec chaque commande, et notre équipe technique reste disponible pour vous accompagner.
Les systèmes I-CRATE sont-ils respectueux de l'environnement ?
Oui, les systèmes I-CRATE contribuent à une gestion durable des eaux et à la protection de l'environnement à plusieurs titres :
- Fabriqués en polypropylène recyclé et recyclables en fin de vie
- Contribuent à la prévention des inondations et à la lutte contre la pollution des eaux
- Favorisent la recharge des nappes phréatiques (systèmes d'infiltration)
- Réduisent la pression sur les réseaux d'assainissement collectifs
- Permettent la récupération et la réutilisation des eaux pluviales
- Répondent aux exigences réglementaires en matière de gestion des eaux pluviales à la parcelle
